palsoft_suzuki
2025年6月24日 18時47分
==========
製品型番：
Debian/ABOSバージョン：
カーネルバージョン：
3G/LTE モジュール情報 (Debianのみ)：
その他：
==========
お世話になっております。鈴木と申します。
Armadillo-IoT A6EのCON6への外部機器の接続について、
「Armadillo-IoT ゲートウェイ A6E Cat.1/Cat.M1 +Di8+Ai4製品マニュアル」の
「3.7.7.1.ハードウェア仕様(DI)」を確認させていただいたところ、

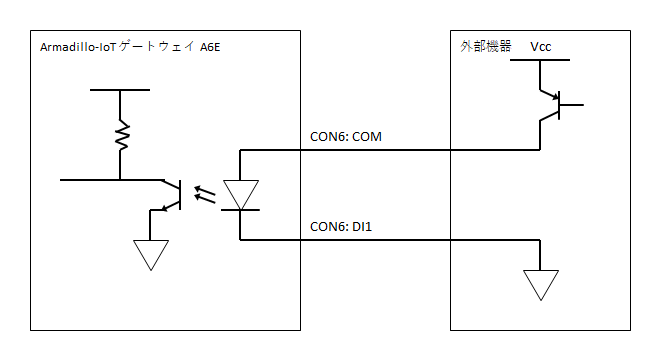

送付ファイルの図のように
無電圧接点ではなく、有電圧接点を接続すると
理解して良いでしょうか？
以上、よろしくお願いします。
| ファイル | ファイルの説明 |
|---|---|
| 外部機器接続.png | DI1への外部機器の接続図 |
at_shota.shimoyama
2025年6月25日 11時07分
アットマークテクノの下山です。
> 送付ファイルの図のように
> 無電圧接点ではなく、有電圧接点を接続すると
> 理解して良いでしょうか？
A6EのCON6への外部機器の接続については、
・シンク出力タイプ（GND側にスイッチ）の有電圧接点との接続
・CON6の1番と3番、CON6の2番と出力側機器のGNDを接続した上で、無電圧接点との接続
を想定しています
添付いただいた図のようにソース出力（電源側にスイッチ）の有電圧接点との接続でも使用できないことは無いのですが、
フォトカプラのアノード側がDI1とDI2で共通であるため、DI1とDI2を別々に使用することができません。
（DI1をONにすると、必然的にDI2もONになる）
よろしくお願いします。
