Armadillo-440と形状互換で機能向上・新しいスタンダードタイプ

  • NXP i.MX6ULL(ARM Cortex-A7)搭載
  • 512MB DDR3L-800, 4GB eMMC
  • 動作温度範囲－20℃～＋70℃対応
  • 省電力モード対応
  • Linux標準搭載（Debian GNU/Linux）

製品のニュース

ページ

過去のニュース一覧はこちら

製品の特長

i.MX6ULL搭載のスタンダードタイプ「Armadillo-600」シリーズ

Armadillo-600シリーズは、フィールド向けの機器・端末のプラットフォームとして豊富な採用実績を持つ小型・省電力でLinux採用の組み込みCPUボード「Armadillo-400シリーズ」の思想を継承しつつ、処理能力と搭載メモリをともに大幅にグレードアップさせた、次世代のLinux組み込みプラットフォームです。高性能ながら省電力性能を向上、さらに耐環境性を追求するなど、量産時の使いやすさを重視した堅実な設計が特長です。

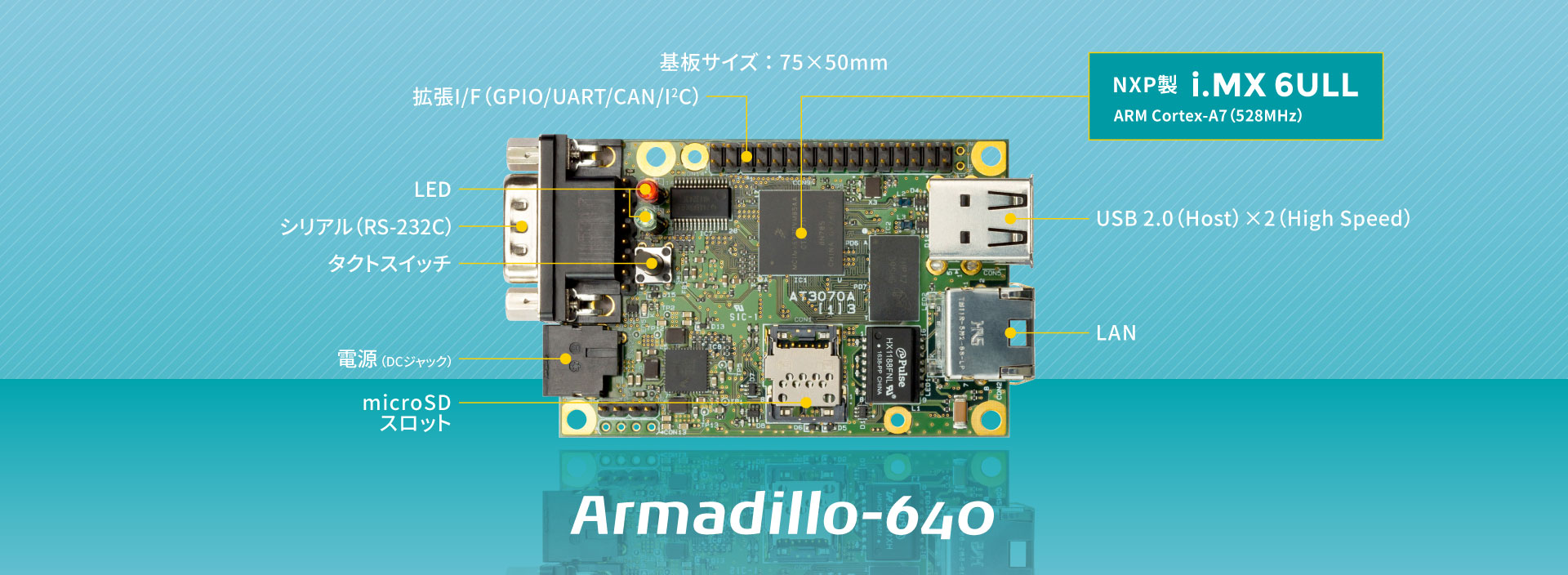

Armadillo-640

i.MX6ULL搭載／Armadillo-440と形状互換で性能向上

Armadillo-640は、従来のArmadillo-440のコネクタ配置を踏襲したシングルボード型モデルです。
CPUコアクロックは528MHzにアップ、メモリはArmadillo-440の約4倍の512MB（DDR3-800）、オンボードストレージは約4GB（eMMC）を搭載し、microSDカードスロットも備えています。従来のArmadillo-400シリーズに比べてハードウェア性能が大幅に向上し、アプリケーション開発の自由度が高くなりました。
Armadillo-440向けと同じ形状のオプションケース（樹脂製・金属製）もラインアップしているので、Armadillo-440から乗り換えるときも筐体を新規設計する必要がありません。

省電力モード搭載・バッテリー駆動の機器にも最適

省電力モードを搭載し、「アプリケーションからArmadillo-640本体の電源をOFFにする」「RTC（リアルタイムクロック）のアラームで決まった時間に本体の電源をONにする」といった細かな電源制御が可能です[*1]。必要な時だけ本体を起動するといった運用が可能なので、バッテリーで稼動させるような機器にも適しています。

[*1] 順次ソフトウェアアップデートにて対応予定です。

動作温度範囲－20℃～＋70℃対応

Armadillo-640は動作温度範囲－20℃～＋70℃をカバーしています。

シングルボード型ながら拡張性にも十分に配慮

Armadillo-640は、シングルボード型ながら多くの拡張インターフェースを搭載しており、USB、LCD、シリアル、GPIO、I2C、I2S、SPIなどの拡張に対応します。量産向けに、リード部品コネクタを搭載したモデルの他、リード部品非搭載のモデルも提供する予定です。

Debian GNU/Linuxに標準対応

Armadillo-640は、標準ルートファイルシステムにDebian GNU/Linuxを採用し、PCライクな開発が可能です。カーネルやデバイスドライバなどの基本アプリケーションはWebサイトで無償公開されているので、Linuxの豊富な開発資産も利用できます。

Armadillo-640とArmadillo-440の仕様比較

Armadillo-440 仕様 [参考] Armadillo-640 仕様
CPU NXPセミコンダクターズ製 i.MX257
ARM926EJ-S(400MHz)		 NXPセミコンダクターズ製 i.MX6ULL
ARM Cortex-A7(528MHz)
RAM 128MB (LPDDR SDRAM) 512MB (DDR3-800)
ROM 32MB (NOR型フラッシュメモリ) 3.8GB(eMMC) ※SLCモードで動作
LAN RJ45×1(100BASE-TX/10BASE-T, AUTO-MDIX対応) RJ45×1(100BASE-TX/10BASE-T, AUTO-MDIX対応)
無線LAN SDIO拡張可能(専用WLANオプションモジュール別売) USB拡張可能(専用WLANオプションモジュール別売予定)
シリアル RS232C×1, 3.3V CMOS×2 RS232C×1, 3.3V CMOS×2(最大6)
汎用入出力(GPIO) 18bit(最大24bit) 最大65bit
USB USB 2.0(Host)×2(High Speed×1, Full Speed×1) USB 2.0(Host)×2(High Speed)
SD/MMC microSDスロット×1, 拡張可能(SDIO対応) microSDスロット×1, ブート対応
カレンダ時計 I2C拡張可能(専用RTCオプションモジュール別売) SoC内蔵RTC使用可能、
I2C拡張可能(専用RTCオプションモジュール別売予定)
オーディオ I2S拡張可能 I2S拡張可能, S/PDIF拡張可能 他
ビデオ LCD拡張可能(最大800×600/18bpp) LCD拡張可能(最大WXGA 1366 x 768/18bpp)
(専用LCDオプションセット別売)
スイッチ タクトスイッチ×1 タクトスイッチ×1
LED Green×1, Red×1, Yellow×1 Green×1, Red×1, Yellow×1
JTAG 8ピン, 2.54mmピッチ(専用JTAG変換ケーブル別売) 拡張可能(コネクタ未実装)
入力電源 DC3.1～5.25V DC5V±5%
消費電力(参考値) 1.2W(Typ.) 1.2W(Typ.)
動作温度範囲 －20℃～＋70℃ －20℃～＋70℃
拡張インターフェース UART, GPIO, SD, 1-Wire, I2C, SPI, I2S, LCD,タッチパネル他 USB, SD, UART, GPIO, I2C, SPI, I2S, LCD, タッチパネル(4線式アナログで拡張可能), CAN, PWM, S/PDIF 他
外形サイズ 75.0×50.0mm (突起部を除く) 75.0×50.0mm (突起部を除く)
