aruma2rou
2025年7月8日 14時54分
==========
製品型番：AG9130-C03D0
Debian/ABOSバージョン：3.21.3-at.13
カーネルバージョン：5.10.237-0-at
3G/LTE モジュール情報 (Debianのみ)：
その他：
==========
いつもお世話になっております。
最近Armadillo-IoT A9Eを入手し、チュートリアル的にAWSへの接続を試しています。
具体的には、https://manual.atmark-techno.com/armadillo-iot-a9e/armadillo-iotg-a9e_p… で、「3.1. 開発の準備」「3.8. ネットワーク設定」「6.10. ゲートウェイコンテナを動かす」をなぞっています。
で、困りごとが出てきました。
(困りごと)
「6.10.8.1. Armadillo からクラウドに送信するデータ」「6.10.8.2. AWS 上でのデータ確認」で躓きました。
AWS IoT Core の Device Shadow で確認すると。
- デバイス情報 … OKっぽい(正しく情報を受け取れていそう)
- CPU 温度 … OKっぽい
- 接点入力 … DI2_edgeのみ怪しい、AWS側は「"DI2_edge": false」を受け取っている。
その他3種(DI1とDI2のpolling、DI1のedge)はOKっぽい。(適宜sensing_mgr.confを変更しながら試した。)
- RS-485 … (試行せず)
- ユーザースイッチ … OKっぽい
ということで。
「"DI2_edge": false」はたぶん良くない状態と思うのですが、何を確認したら/何を試したら良いか、アドバイスをいただけると嬉しいです。
以上よろしくお願いします。
コメント
aruma2rou
返信ありがとうございます。
> 1点目、DI1、DI2 への接続はどうなっているでしょうか？

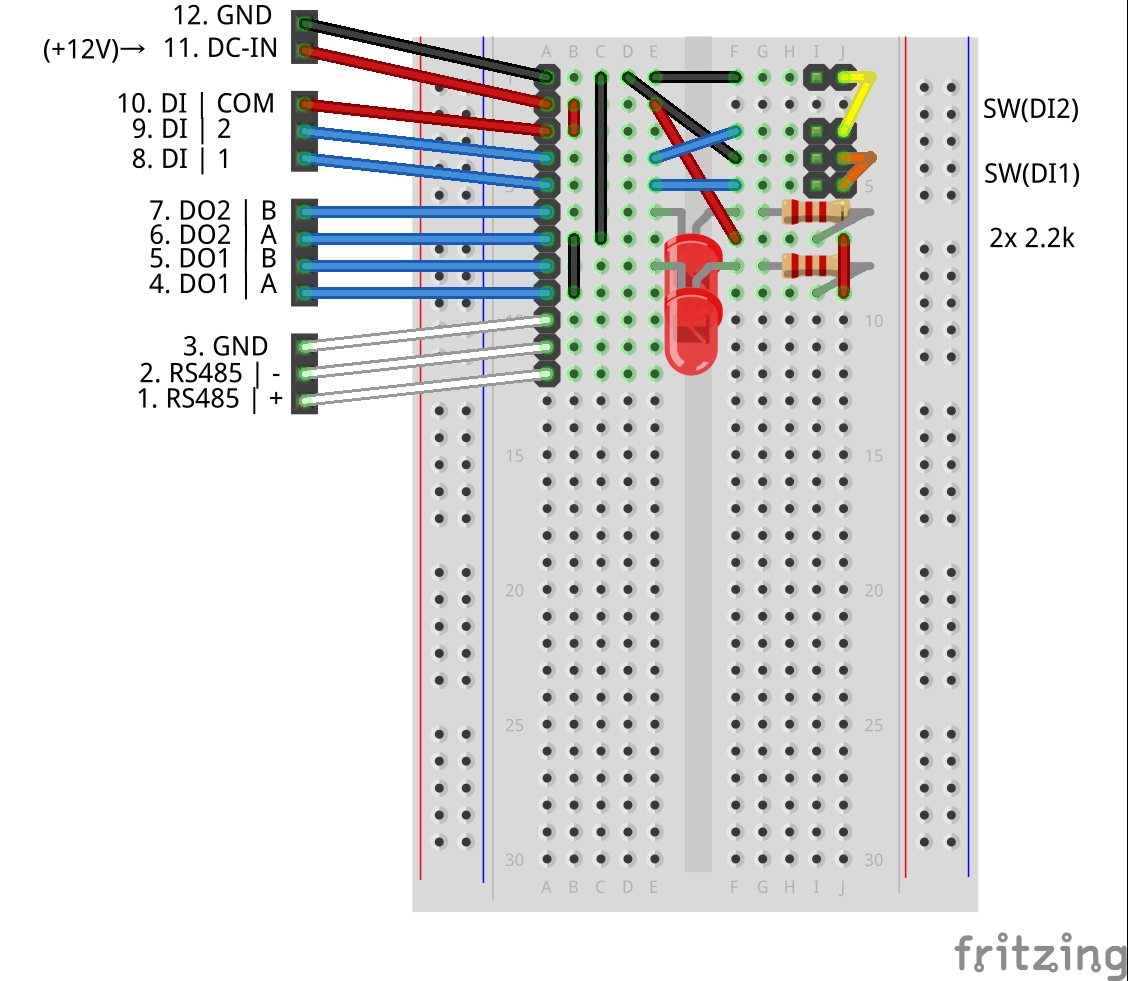

添付ファイル(A9E_CON3_11a_ブレッドボード.jpg)の図のように接続しています。
ワイヤ(オレンジと黄色)の付け外しで接点の代用にしています。
> DIx_edge は interval に指定した時間内に edge(立ち上がり、立下り、両方）が検出された場合に true になります。
すみませんが、製品マニュアルでは、DIx_edgeも、0か1を返すように読めるのですが。(表3.57 [DI1,DI2] 設定可能パラメータ)
> そのため、edge 検出のためには DIx に DO の接続が必要になりますが、こちらは何を使用していますか？
> DOx を使用しているのでしょうか？
すみませんが、これも「DO の接続」は無関係に思えますが。
> 2点目、DI1 の edge は大丈夫そうとありますが、こちらはどのようにご確認されたのでしょうか？
Device Shadow の状態で、次を確認しました。DI1の開閉で、DI1_edgeの値が変化するのを見て判断しました。
---quote---
{
"state": {
"reported": {
"DI1_edge": 0,
"timestamp": 1751958455,
"CPU_temp": 39.0,
"DI2_edge": false
}
}
}
---unquote---
| ファイル | ファイルの説明 |
|---|---|
| A9E_CON3_11a_ブレッドボード.jpg |
at_reika.yamazaki
お世話になっております。山崎です。
>> 1点目、DI1、DI2 への接続はどうなっているでしょうか？
>添付ファイル(A9E_CON3_11a_ブレッドボード.jpg)の図のように接続しています。
>ワイヤ(オレンジと黄色)の付け外しで接点の代用にしています。
なるほど了解です。
A9E の CON3 11pin(VIN), 12pin(GND) をご使用ということですね。
>> DIx_edge は interval に指定した時間内に edge(立ち上がり、立下り、両方）が検出された場合に true になります。
>すみませんが、製品マニュアルでは、DIx_edgeも、0か1を返すように読めるのですが。(表3.57 [DI1,DI2] 設定可能パラメータ)
申し訳ありません。0 か 1 を返す動きで正しいです。
>> そのため、edge 検出のためには DIx に DO の接続が必要になりますが、こちらは何を使用していますか？
>> DOx を使用しているのでしょうか？
>すみませんが、これも「DO の接続」は無関係に思えますが。
申し訳ありません。DI への接続に DO を使用しているか、それ以外かどうかという質問でした。
DO は接続していないということで了解です。
>> 2点目、DI1 の edge は大丈夫そうとありますが、こちらはどのようにご確認されたのでしょうか？
>>Device Shadow の状態で、次を確認しました。DI1の開閉で、DI1_edgeの値が変化するのを見て判断しました。
Device Shadow の値で確認されたということで了解です。
こちらの値が False のままということで、相違ないでしょうか？
また、sensing_mgr.conf に設定した値について教えていただけますでしょうか。
ちなみにですが、A9E にシリアルコンソールは使用可能でしょうか？
取得した値は /var/app/volumes/gw_container/device/log/sensing_mgr.log に格納されます。
こちらに直近の DI2_edge が取得した値が格納されているかどうかで、値が取得できているのかどうかの切り分けになると思います。
取得できている場合は以下のようなログになっていると思います。
2025-07-08 16:45:56,740 <INFO> : {'data': {'DI2_edge': 0, 'timestamp': 1751960755}}以上、どうぞよろしくお願いいたします。
aruma2rou
返信ありがとうございます。
> こちらの値が False のままということで、相違ないでしょうか？
はい。DI2の開閉に関係なくDI2_edgeがFalse のままです。
> また、sensing_mgr.conf に設定した値について教えていただけますでしょうか。
添付します。
> 取得した値は /var/app/volumes/gw_container/device/log/sensing_mgr.log に格納されます。
抜粋したものを添付します。
よろしくお願いします。
| ファイル | ファイルの説明 |
|---|---|
| sensing_mgr.conf | |
| sensing_mgr(抜粋).log |
at_reika.yamazaki
お世話になっております。山崎です。
ファイルの添付ありがとうございます。
また、こちらでも症状が再現できたので確認したところ、ゲートウェイコンテナの不具合であることがわかりました。
大変申し訳ございません。こちらの修正リリースは今月末を予定しております。
また、以下のコマンドを実行することで修正リリースを待たずに手元でご確認いただくことが可能です。
以下のコマンドはゲートウェイコンテナアプリケーションを修正して、修正内容をゲートウェイコンテナイメージに保存するためのものになります。
もし、コンテナが起動していない場合は podman_start a9e-gw-container でコンテナを起動させてから以下のコマンドを実行してください。
podman exec -it a9e-gw-container sed -i -e "427 s/MAX/MAX+1/g" /usr/lib/python3.12/site-packages/atgateway/app/sensing_mgr/model_dev_gw.py podman commit a9e-gw-container a9e-gw-container:<ご使用のバージョン> podman_start a9e-gw-container
お手数でなければ上記コマンドを実行して動作確認していただけますと幸いです。
ご不明な点等ございましたらお尋ねください。
以上、どうぞよろしくお願いいたします。
aruma2rou
at_reika.yamazaki
at_reika.yamazaki
2025年7月8日 15時29分
お世話になっております。山崎です。
以下に関して2点質問です。
>- 接点入力 … DI2_edgeのみ怪しい、AWS側は「"DI2_edge": false」を受け取っている。
> その他3種(DI1とDI2のpolling、DI1のedge)はOKっぽい。(適宜sensing_mgr.confを変更しながら試した。)
1点目、DI1、DI2 への接続はどうなっているでしょうか？
DIx_edge は interval に指定した時間内に edge(立ち上がり、立下り、両方）が検出された場合に true になります。
そのため、edge 検出のためには DIx に DO の接続が必要になりますが、こちらは何を使用していますか？
DOx を使用しているのでしょうか？
2点目、DI1 の edge は大丈夫そうとありますが、こちらはどのようにご確認されたのでしょうか？
以上、どうぞよろしくお願いいたします。
